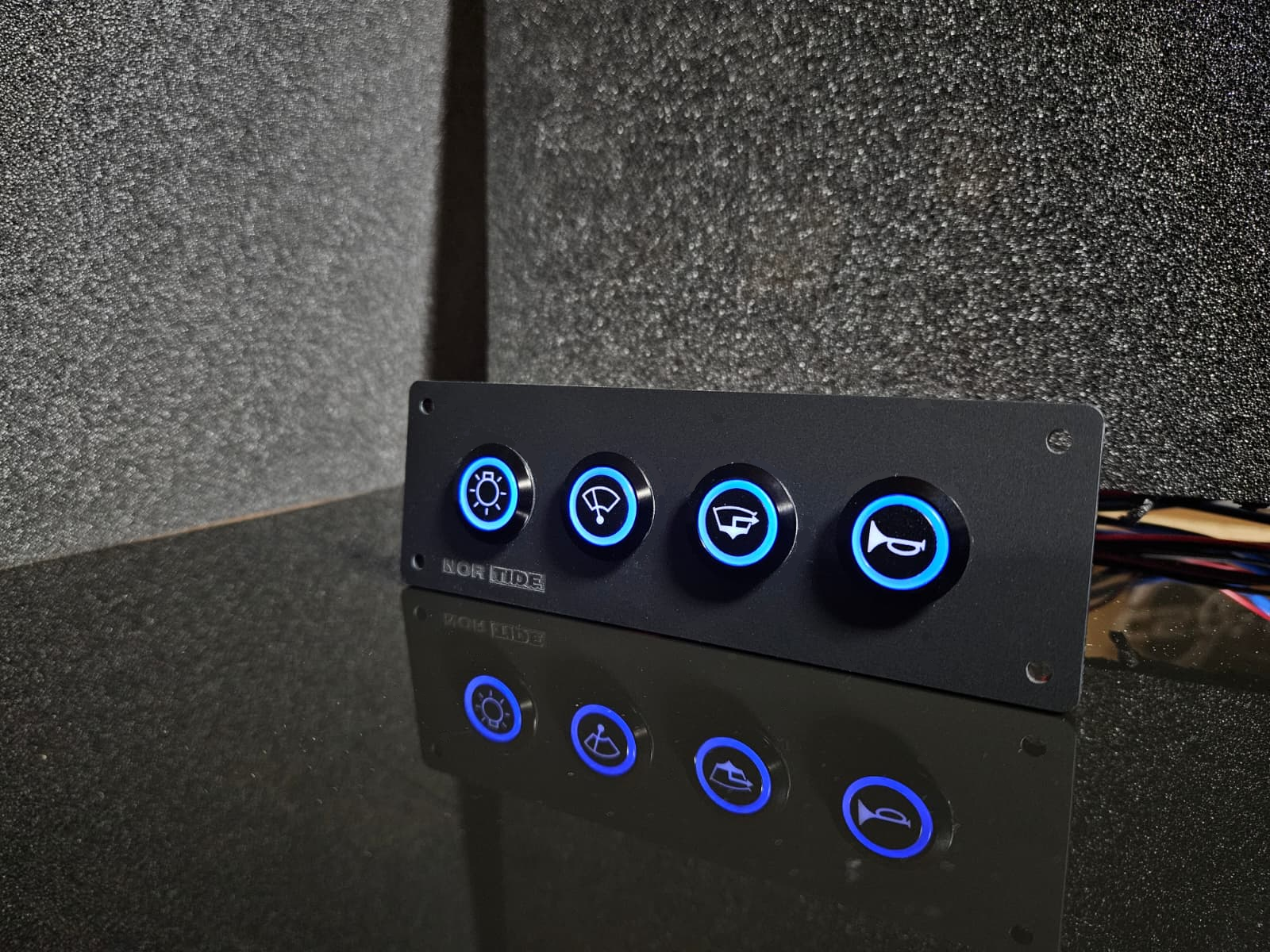

NorTide schakelpaneel Zwart 4 voudig 12V / 24V
Waar andere schakelpanelen vaak maak tot 5 ampere per schakelaar mogen schakelen, is dit paneel gebouwd voor de verbruikers bij u aan boord!
Bovendien is dit NorTide schakelpaneel geschikt voor 12V en 24V en precies wat u nodig heeft voor een strakke installatie van de moderne RVS drukknoppen in uw boot of camper.
Voorraadstatus: Op voorraad
Vandaag besteld, overmogen in huis!
Het paneel is volledig uitgevoerd met 4 NorTide Marine Waterdichte (IP67) schakelaars waar u zelf het gewenste symbool op kunt bevestigen.
Door middel van de optionele connectoren is ook de achterzijde van dit schakelpaneel waterdicht (IP65). Zo beschermd u uw kabels tegen vocht en stof.
De connectoren hebben een kabellengte van 80cm zodat installatie gemakkelijk wordt.
Iedere schakelaar is geschikt tot maar liefst 20 ampere voor verlichting en ongeveer 15Ampere voor pompen of elektromotoren! Hiermee schakelt u dus alle benodigdheden gemakkelijk, zonder daarbij relais te hoeven gebruiken.
Er worden 50 symbolen meegeleverd
| Paneel | |
|---|---|
| Afmetingen | 143 x 48 |
| Materiaal | Geborsteld aluminium Acryllaat |
| Materiaal dikte | 3mm |
| Schakelaars | |
|---|---|
| Aantal | 4 stuks |
| Maximale stroom per schakelaar Resistief (verlichting) | 20 ampere |
| Maximale stroom per schakelaar inductief (Pompen, ventilatoren, elektromotoren ) | 15 Ampere |
| Werkspanning | 12V / 24V Multivoltage |
| Waterdichtheid voorzijde | IP67 (onderdompelbaar) |
| Waterdichtheid achterzijde | IP65 met optionele connector |
| Kabellengte connector | 80cm (langer op aanvraag) |
Hoe sluit ik een NorTide schakelaar aan?
Dat is heel eenvoudig! De NorTide schakelaars staan er om bekend dat zij een zeer hoge stroom aankunnen, tot wel 20Ampere. Vergeleken met de andere schakelaars (welke vaak maar tot 5 ampere gaan) die u tegen komt op het internet, is dit zeer hoog.

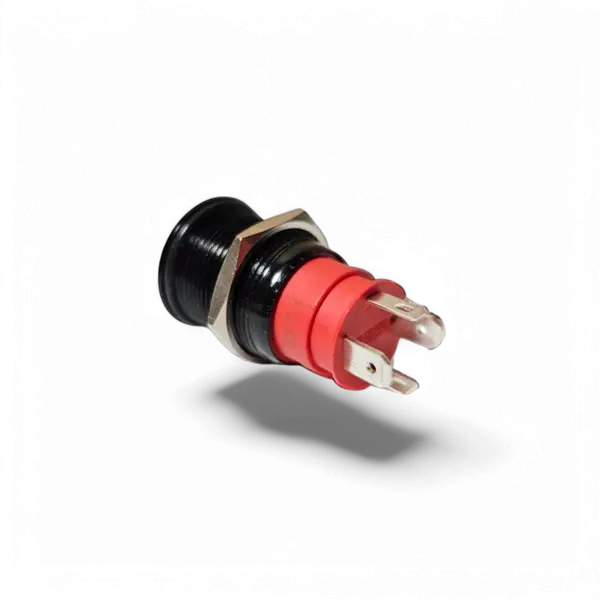

U herkent een NorTide schakelaar aan de 4 pootjes achterop de schakelaar.
2 brede pootjes (6.3mm breed, 0.8mm dik)
2 smalle pootjes (2.8mm breed, o,5mm dik)
De 2 dunne pootjes zijn de + en - van de LED in de schakelaar
De 2 dikke pootjes zijn de ingang en de uitgang van de schakelaar. Wanneer u de schakelaar indrukt, worden deze pinnen intern met elkaar verbonden.
Heeft u een connector?
Dan ziet de schakelaar er zo uit.
U klikt de connector eenvoudig achterop de schakelaar. In combinatie met de rubber afdichting, is de schakelaar nu ook aan de achterzijde waterdicht.
Uit de connector komen 4 kabels van ongeveer 80 cm lang.
2 dikke kabels en 2 dunne kabels
De LED laten branden
U kunt de LED van de schakelaar op 2 manieren laten branden
1- De LED gaat aan zodra u de schakelaar indrukt
2-De LED brand altijd
Optie 1 is de meestgebruikte keuze aan boord van een boot. Op deze manier kunt u altijd eenvoudig zien welke RVS schakelaar is ingedrukt en welke niet. Super eenvoudig!
Sluit de + van de LED aan op de uitgang van de schakelaar.
